卡头绑定操作说明

#### **卡头连接条件**

1. **卡头所需 WiFi 网络已开启并能上网**
2. **卡头设置必定使用到的==重启卡==**
3. **系统(==乐的管理系统==)进行设置绑定上线**

#### **卡头绑定步骤**

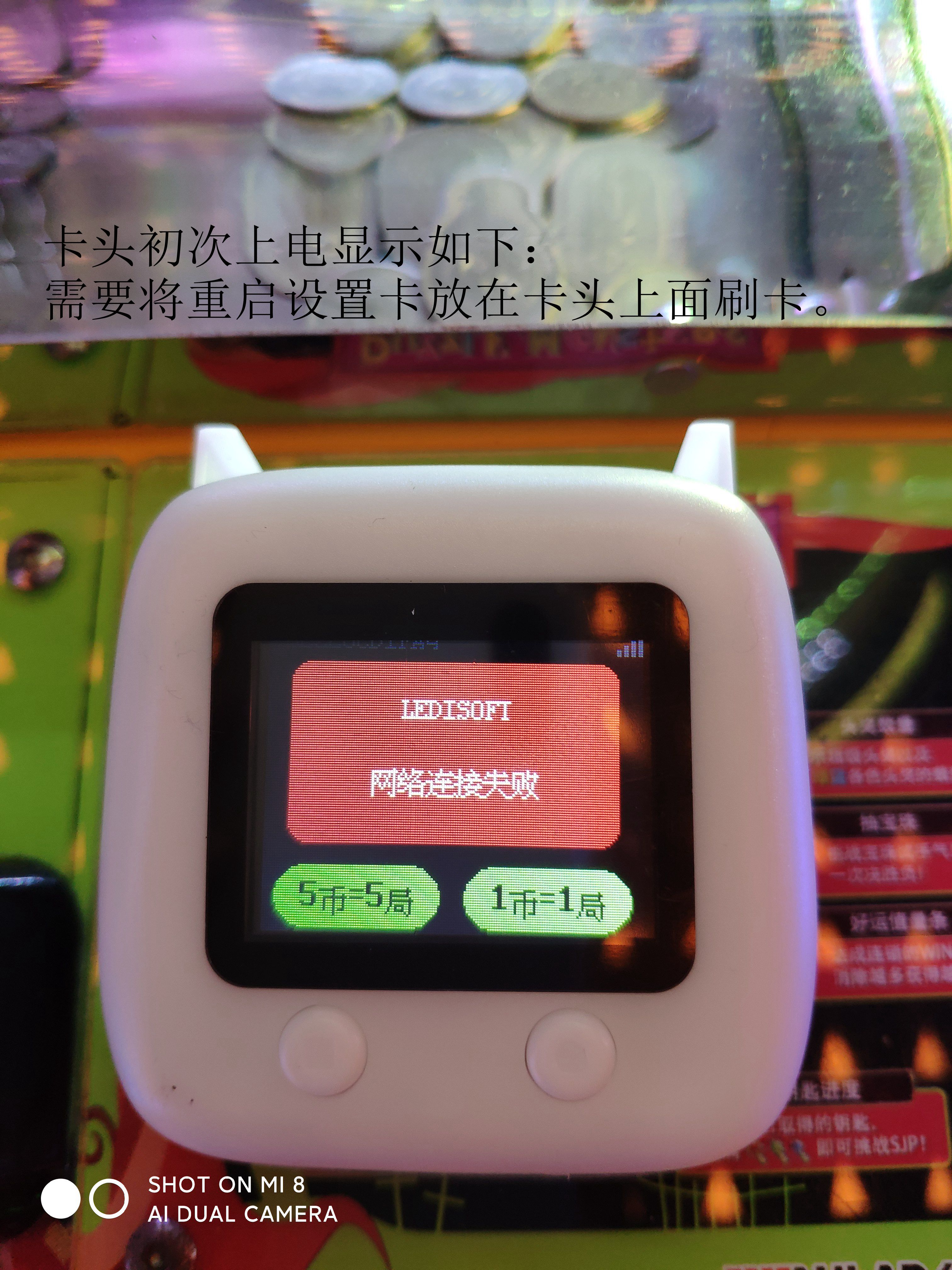

#### 1. 卡头装好上电显示：==网络连接失败==

![](https://picgo.melands.cn/img/2023/06/06/2023-06-06_135045_7799510.9372257860914107.jpeg)

#### 2. **刷重启卡**

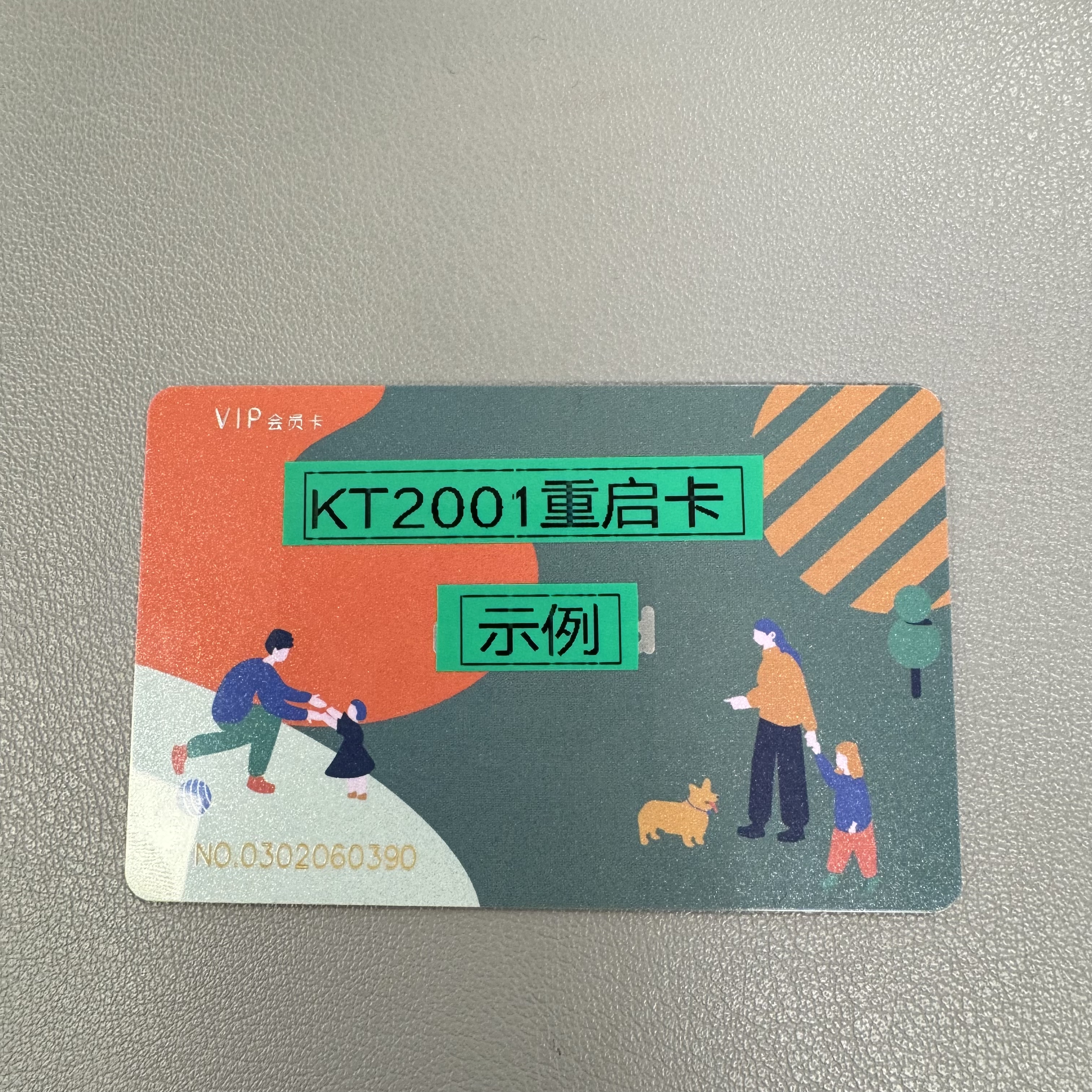

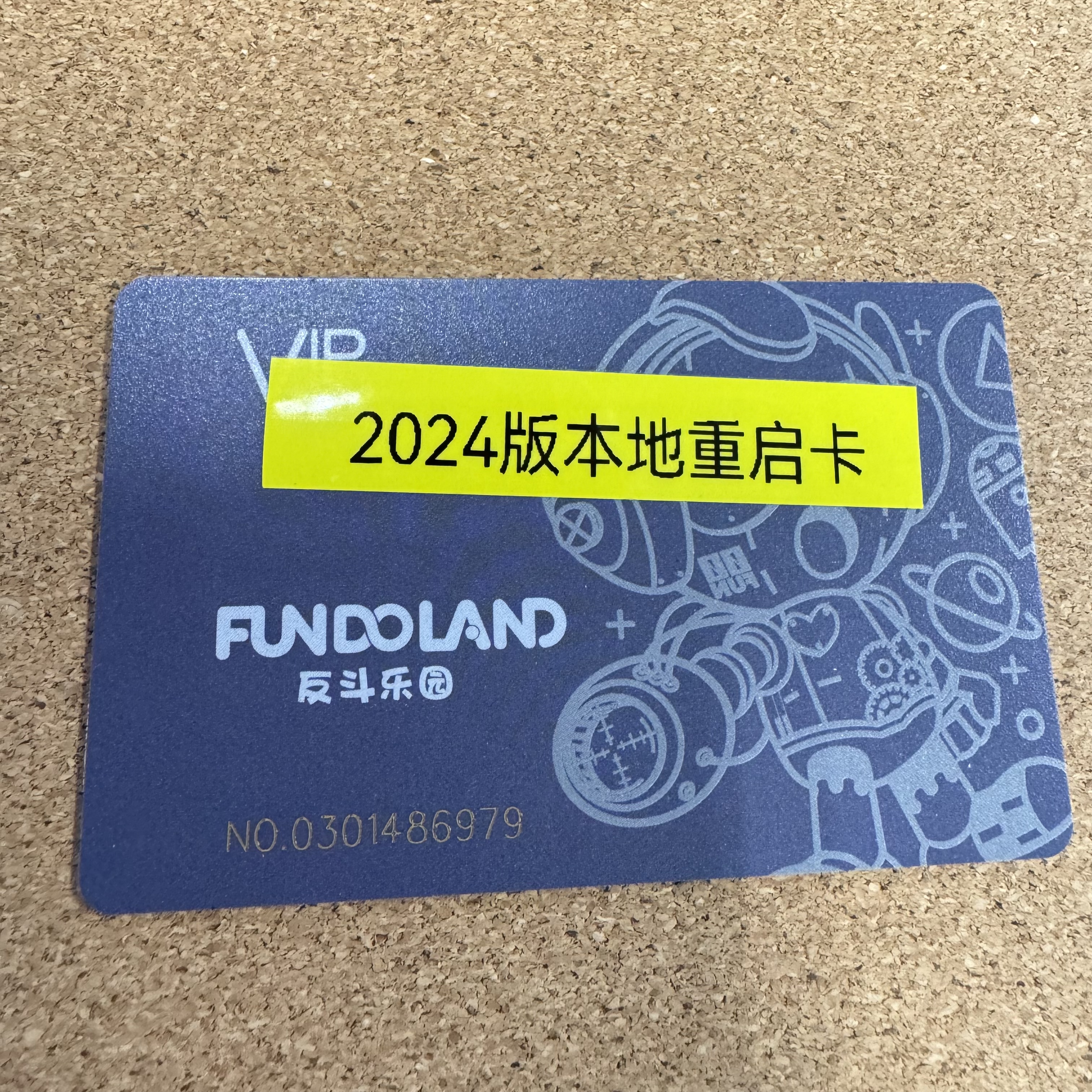

1、**每个门店都会收到标识着2024版本地重启卡（ KT+ 门店 erp 编码为备用，以及儿童电玩区个别使用，以下示例：==2024版本地重启卡== ==KT2001==即星际传奇深圳京基 KK MALL 店）的重启卡**
2、**卡头装好第一步显示网络连接失败==此时刷重启卡==来连接上 WiFi**

![](https://picgo.melands.cn/img/2024/08/01/2024-08-01_162543_1025800.16497613458777483.jpeg)
![](https://picgo.melands.cn/img/2024/02/28/%E9%87%8D%E5%90%AF%E5%8D%A1_20240228165248951917.jpg)

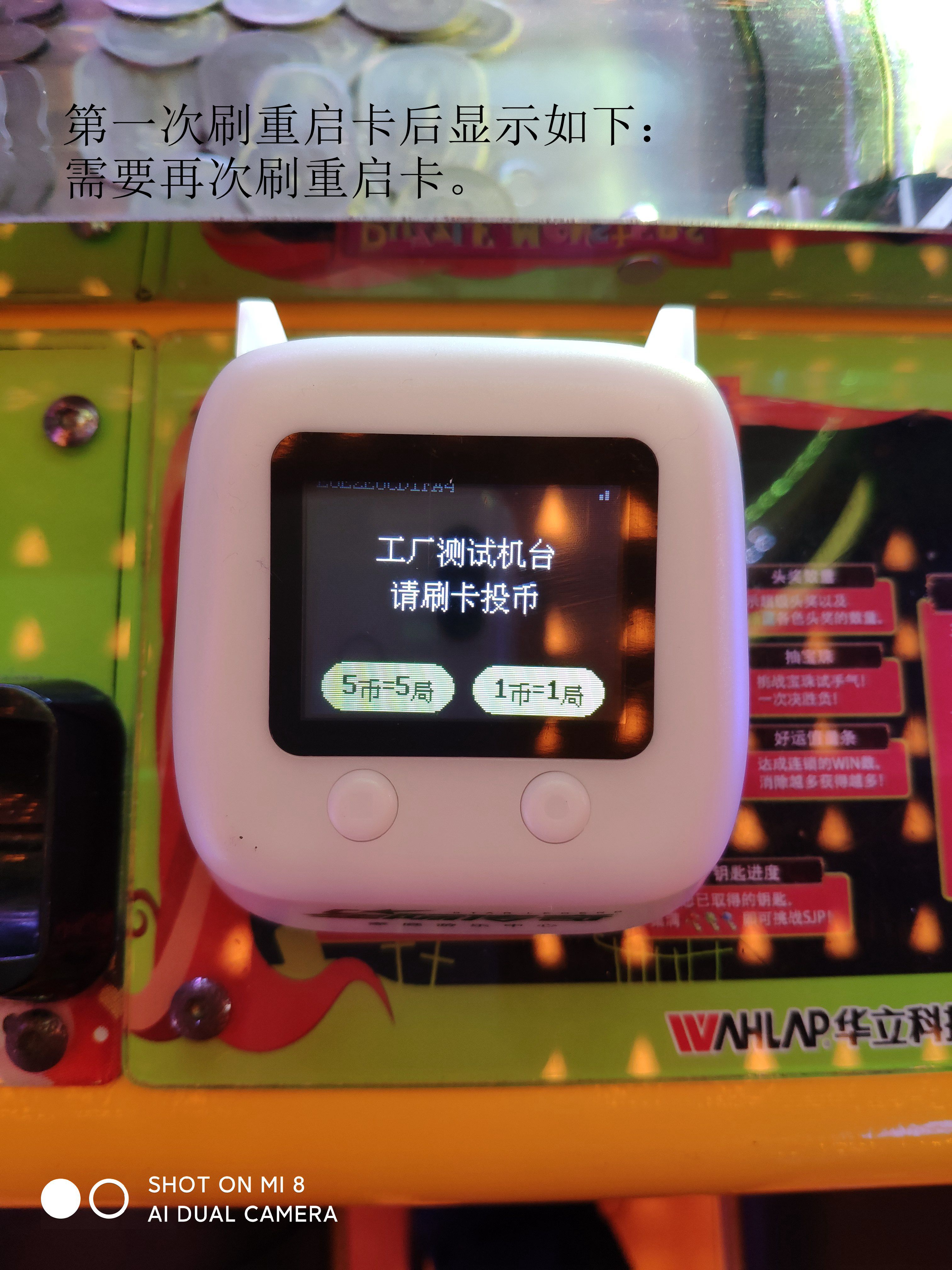

#### 3. 第一次刷卡之后显示： ==工厂测试机台==

1、**工厂测试机表示连上网络了但需要再次==刷重启卡==**
2、**注意卡头显示工厂测试机台是不可使用的**

![](https://picgo.melands.cn/img/2023/06/06/2023-06-06_135419_8084890.4593040856229138.jpeg)

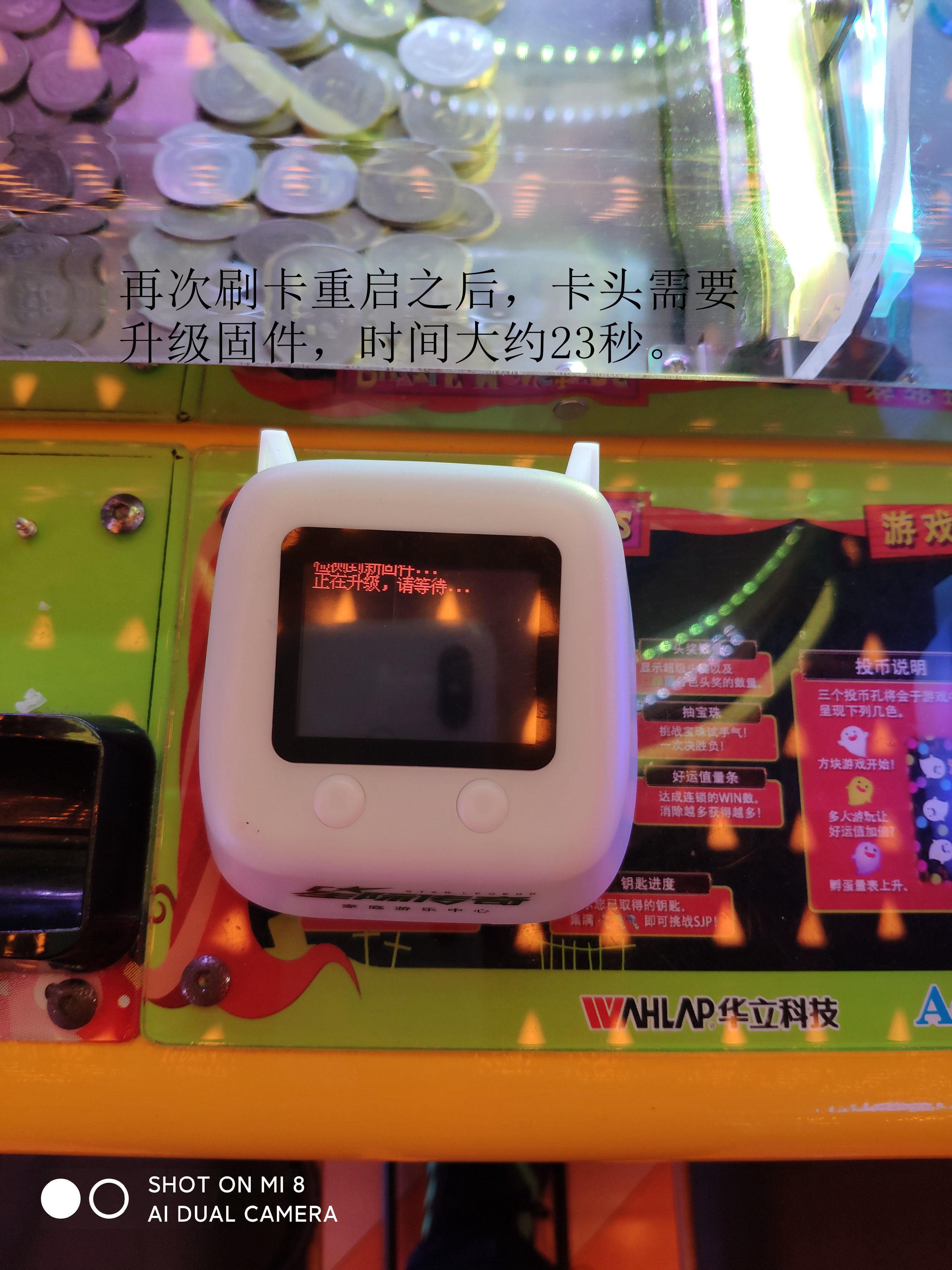

#### 4. 再次刷卡后显示： ==正在升级==

1、**再次刷重启卡后升级固件**
2、**等待升级**

![](https://picgo.melands.cn/img/2023/06/06/2023-06-06_140149_0235920.22685384784778084.jpeg)

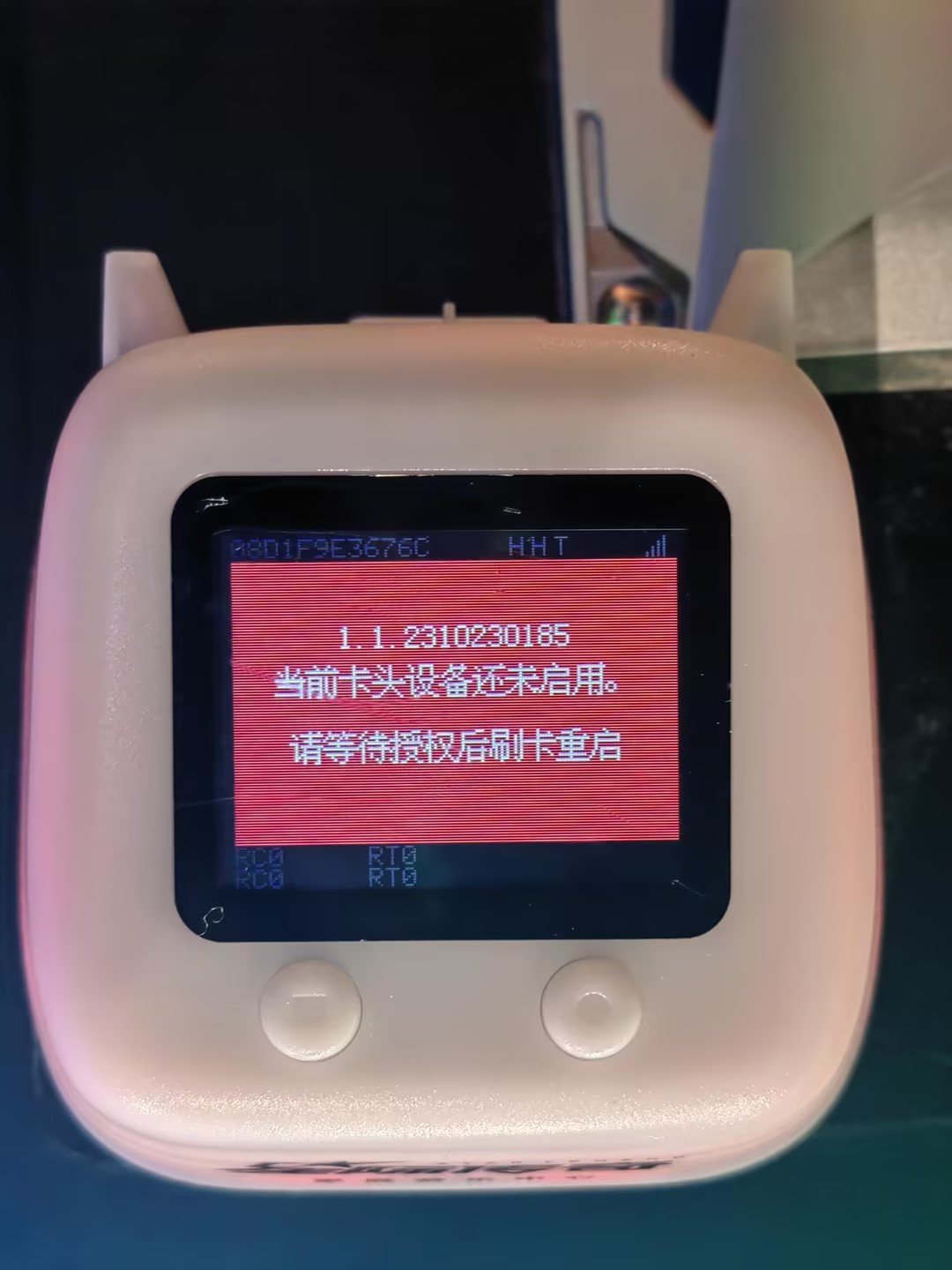

#### 5. 升级完成后显示： 当前卡头设备还未启用==请等待授权后刷卡重启==

![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_195006_1244190.6649731299659237.jpeg)

#### 6. 到乐的管理系统进行卡头绑定

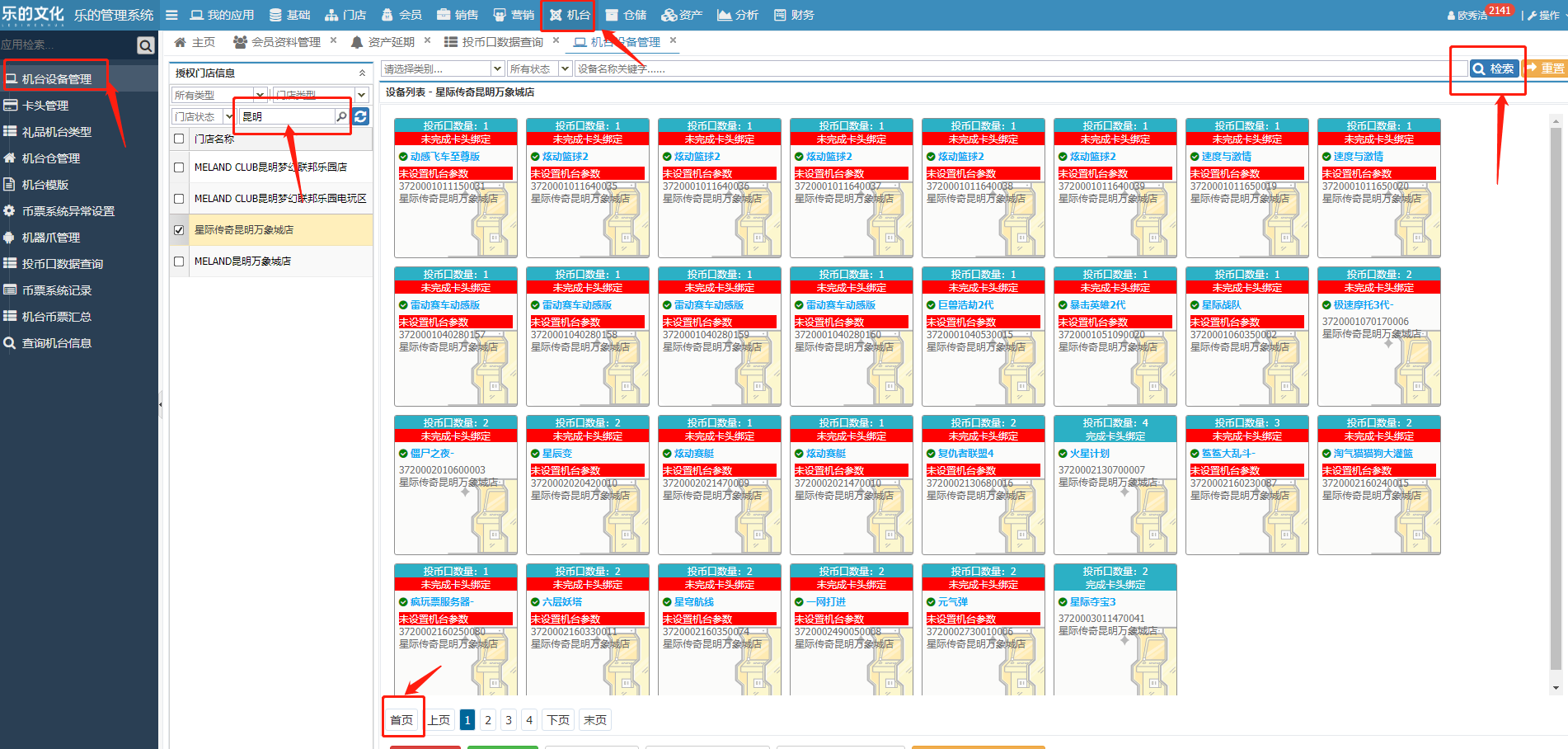

1、**使用==店长==账号在乐的管理系统找到==机台==--==机台设备管理==--==对应门店==--点击右上角==检索==--或者左下角==首页==即可搜索找到所属门店的全部机器**
2、**未进行绑定卡头的机器后台会显示==未完成卡头绑定==**
以下：星际传奇昆明万象城店作为示例

![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_1919340.6652873363353794.png)
3、**根据已安装好卡头的机台，在乐的管理系统找到该机台，由机台上装好的卡头左上角 MAC 地址进行搜索绑定**
以下示例：机台：==星际夺宝 3==

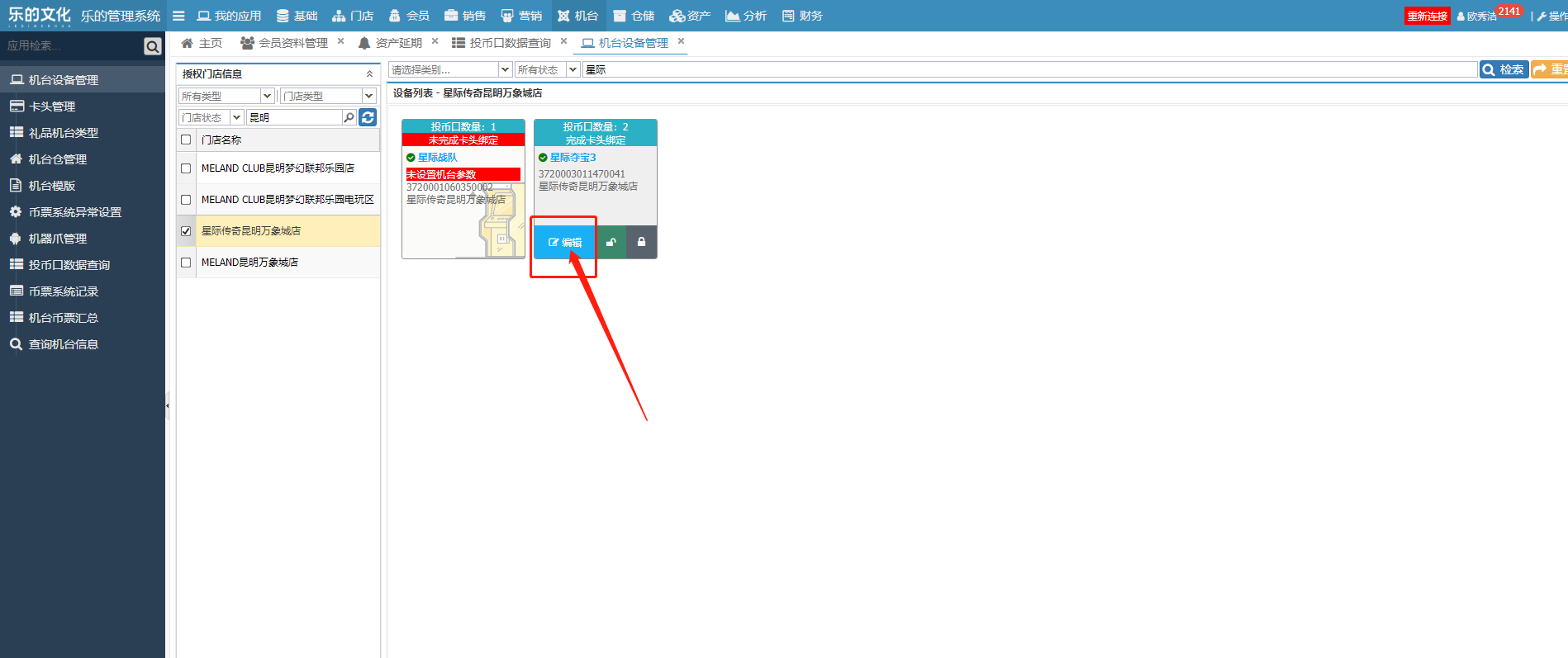

1、**在乐的管理系统找到该机台点击==编辑==**
![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_1919340.21502022821756572.png)
2、**点击==绑定卡头==**
![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_1919340.531535559174975.png)

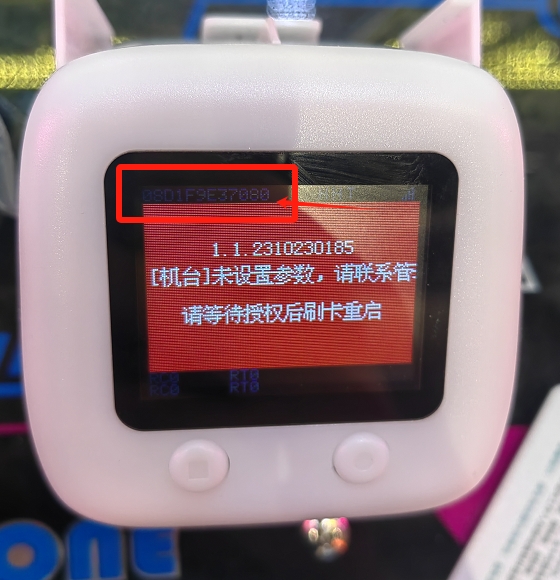

3、**输入卡头左上角的==MAC 地址==，确认卡头上的 mac 地址与输入的一致点击确认**
![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_1919340.7106793401729835.png)

![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_1919040.5807132149291969.png)

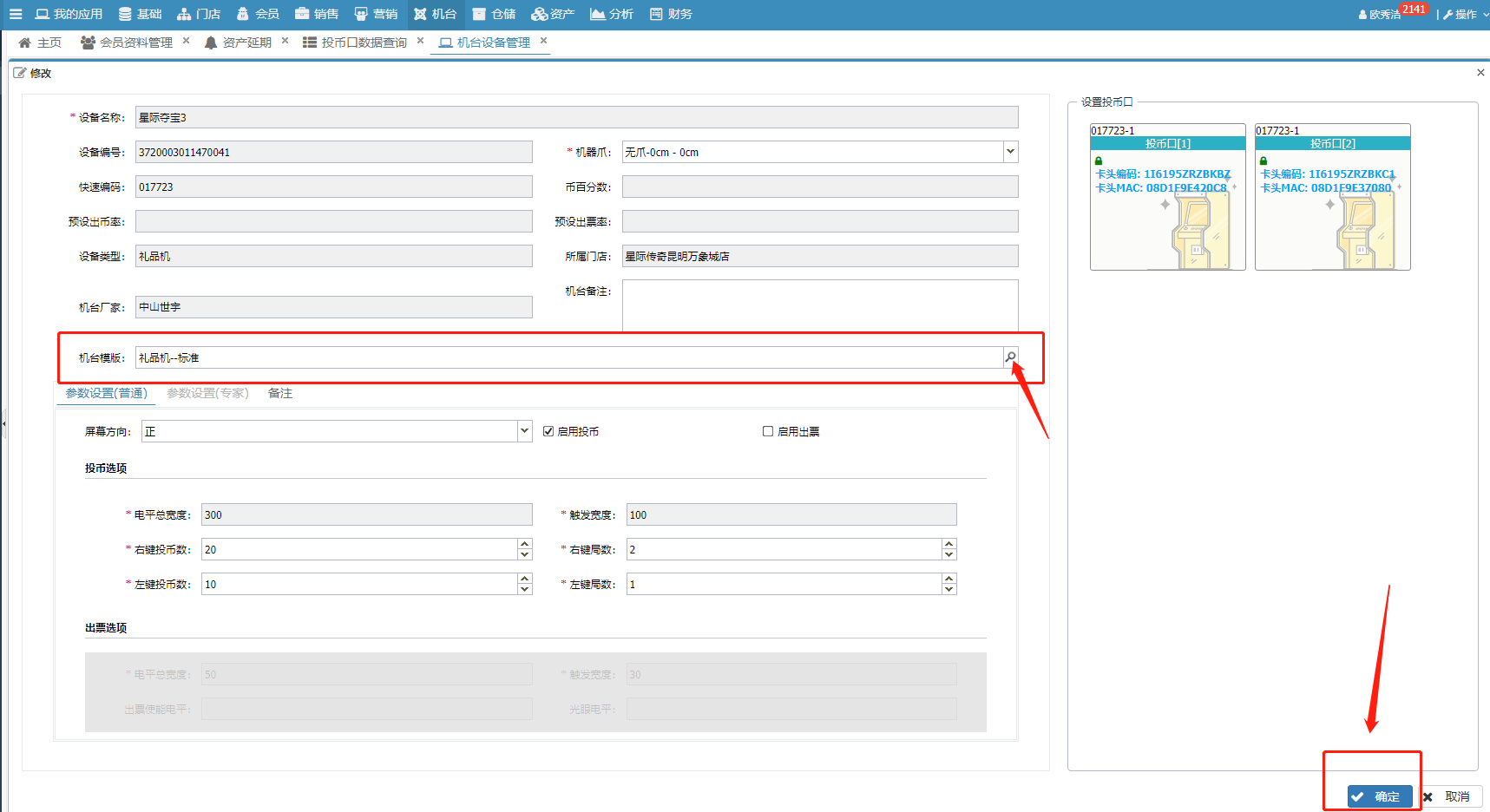

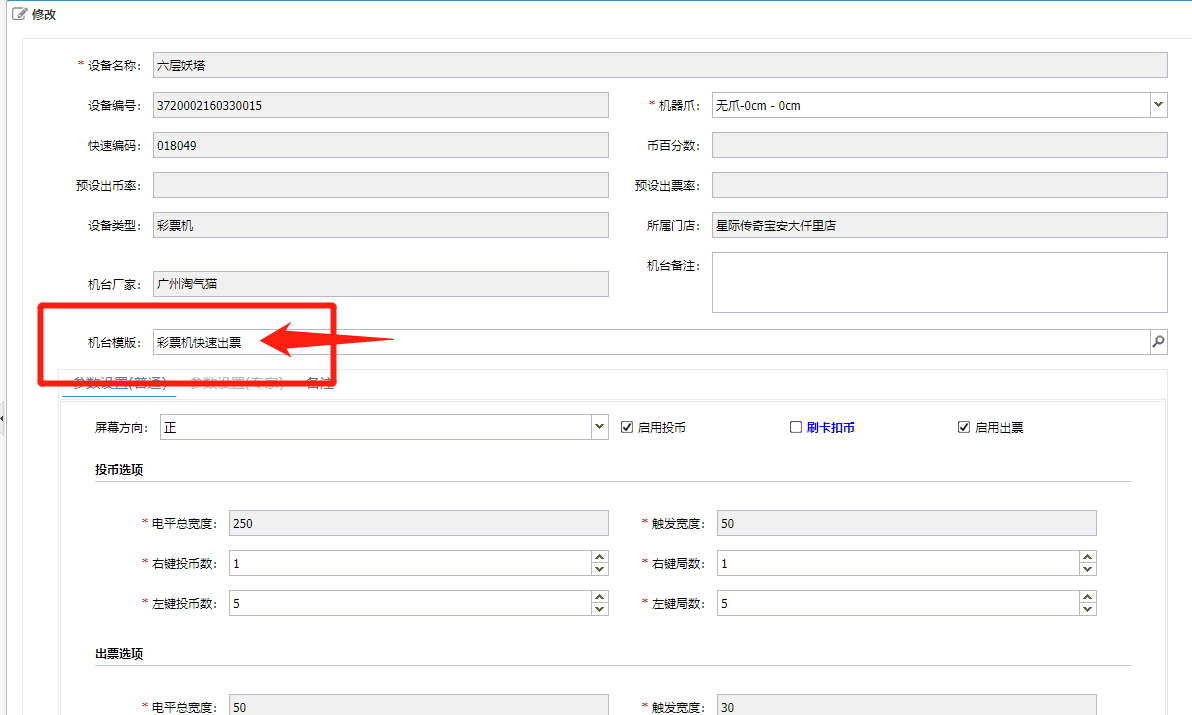

4、**最后选择==机台模板-标准==点击右下角的==确认==则完成系统上的绑定**
注意：**无特殊情况下均选择标准模板，如若选择快速出票模式设置必须要经过测试**
![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_1919510.7276539513953535.png)

![](https://picgo.melands.cn/img/2024/08/01/2024-08-01_173159_9717760.5769462841977501.png)
5、**此时机台设备管理外面查看该机台状态==完成卡头绑定==**
![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_182323_7470230.6733501995284369.png)

![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_182256_9561710.35892259880066957.png)

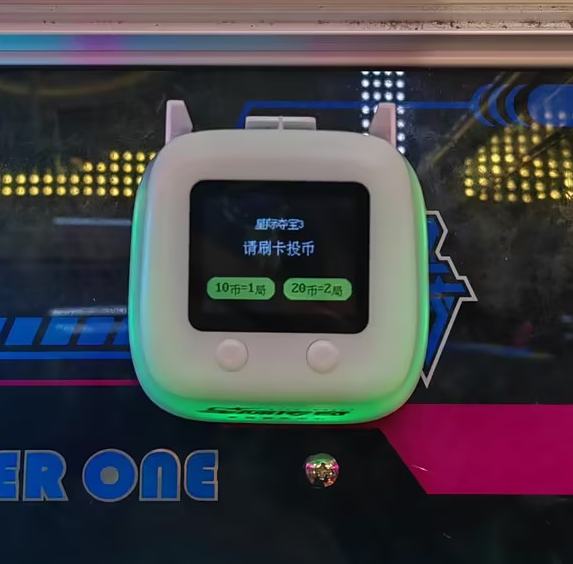

#### 7.**卡头成功启用**

**卡头呈现绿色，屏幕将显示机台名称**
![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_2007290.4485303149383779.png)

#### 注.**卡头设置参考**

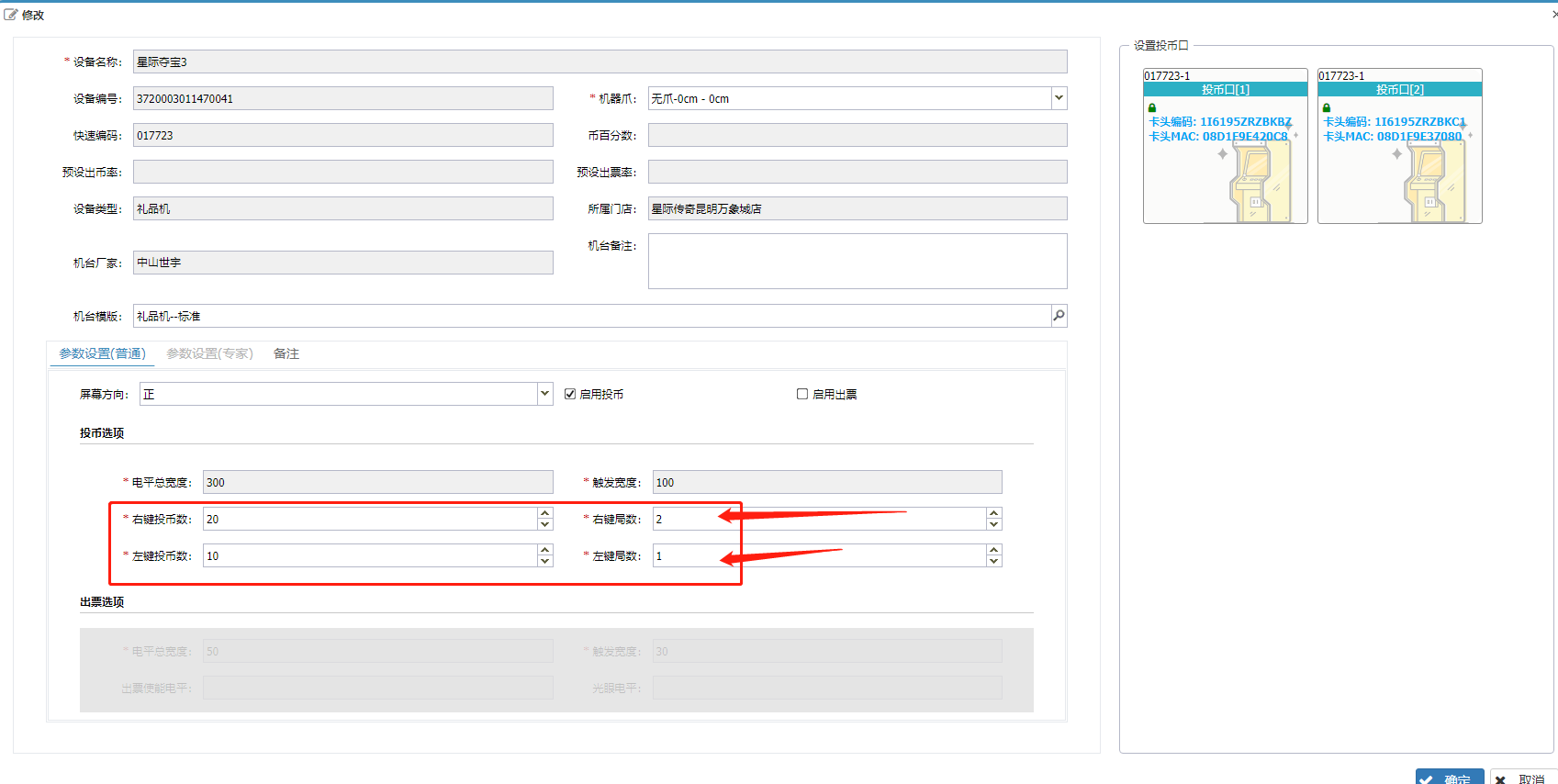

1、**投币选项可设置==局数==，==币数==**
![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_2019540.5858843701283231.png)

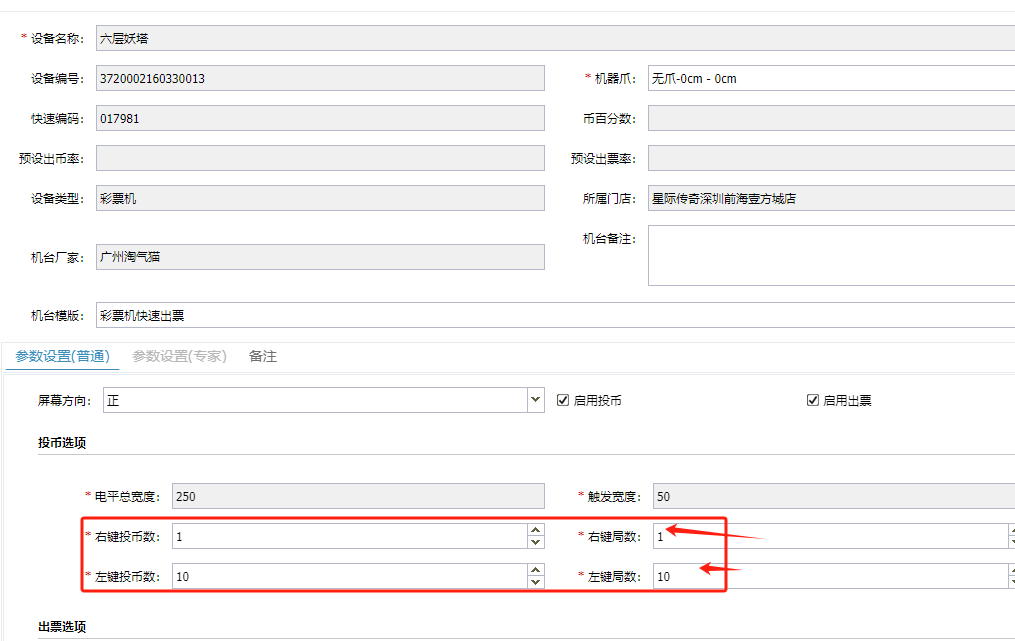

==注意==：**刷卡游玩默认扣右键为第一局**
**则装卡头时-设置时右为一局，左为多局**
**例如：右键1币1局，左键10币10局**
![](https://picgo.melands.cn/img/2024/04/01/2024-04-01_190827_5251660.6808136438806642.png)
2、**可根据设备类型选择是否出票**

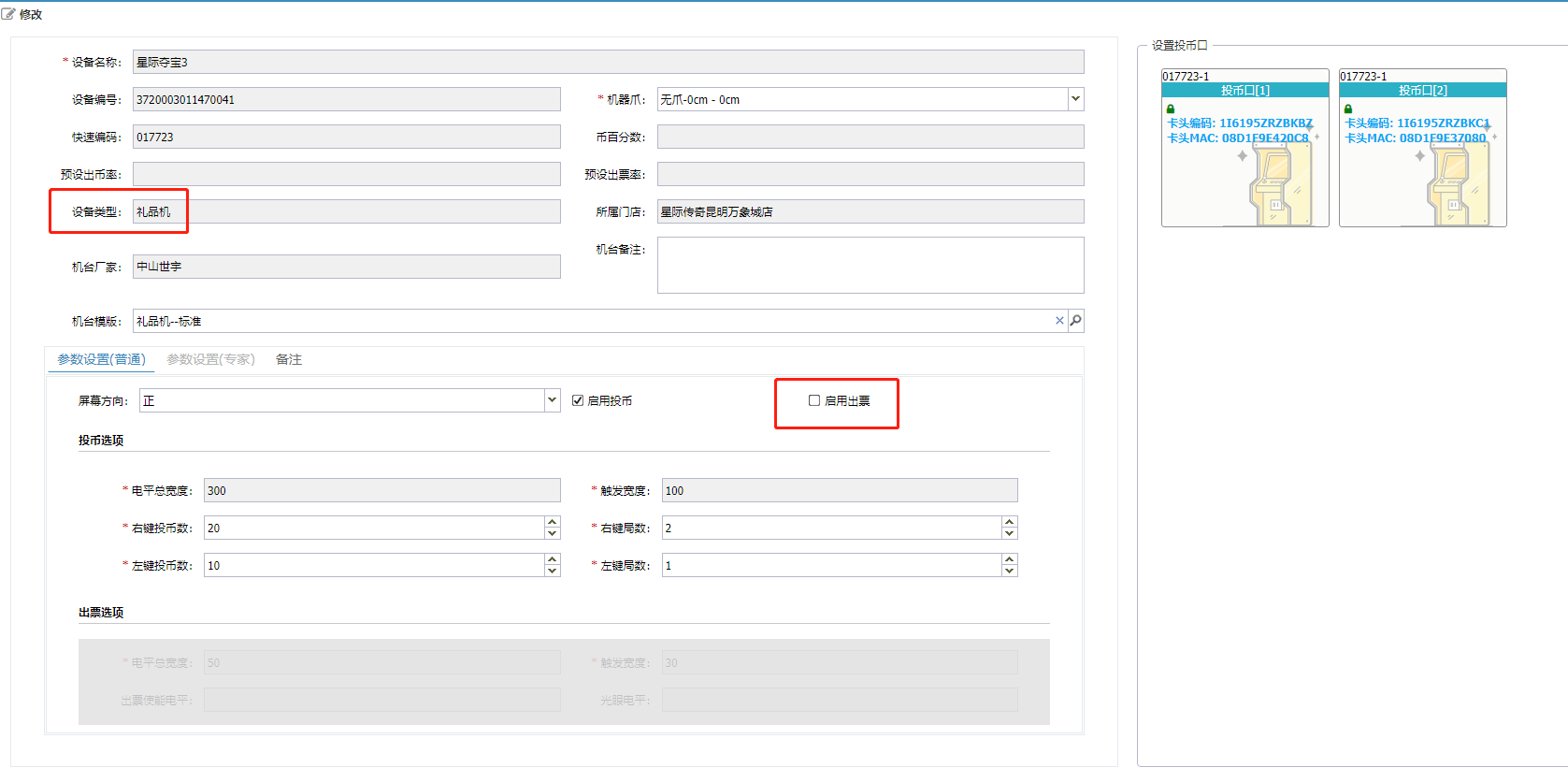

以下示例：设备类型：礼品机不出票
![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_2019540.22471532951402262.png)

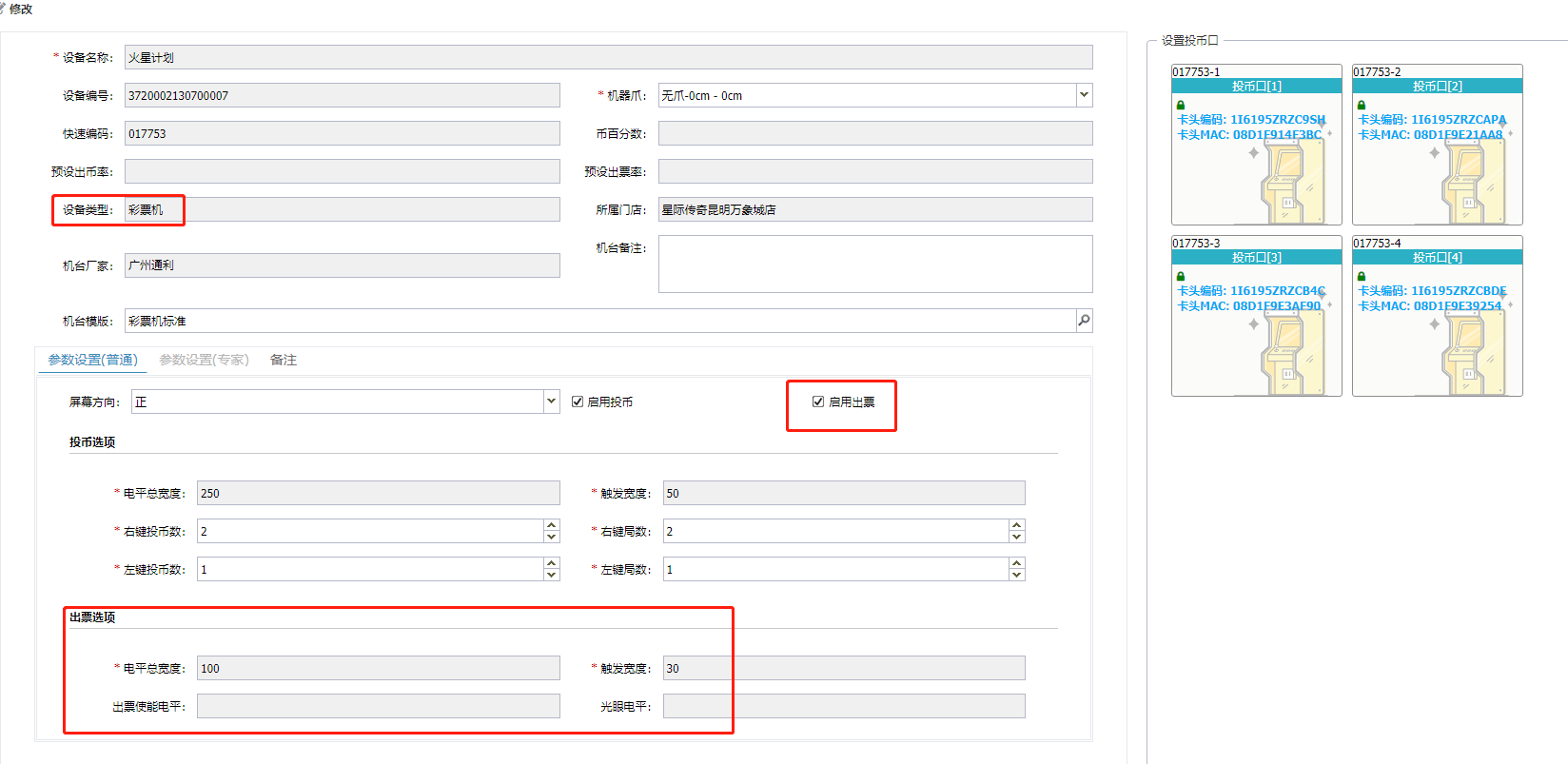

以下示例：设备类型：彩票机出票
![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_2019540.9056934425293383.png)
3、**可根据安装的实际情况来调整卡头屏幕呈现的正反面**
![](https://picgo.melands.cn/img/2024/02/28/2024-02-28_2019540.33229063920835034.png)
4、**可根据选择的机台模板模式获取并得知投币的电平宽度，触发宽度以及出票的电平宽带和触发宽度**
注意：**有多种模式，一般情况下均用标准，用其他模式均需进行测试**
![](https://picgo.melands.cn/img/2024/08/01/2024-08-01_173401_8375810.4242571805757306.png)
