干扰报警通知-卡头改造

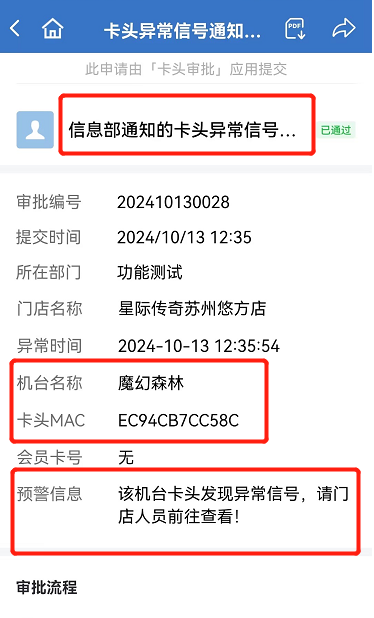

近期卡头升级了能检测干扰信号的功能，**==卡头检测到干扰信号后会给门店店长、值班经理、机修发送企微通知==**。企微通知如下图示，门店收到通知后务必及时去对应的机台查看。
如果现场查看有人正在玩这个机台，先暗中观察是否使用了干扰器；如果没能及时查看，可通过监控查看报警时间段的录像确认是否使用干扰器；如果现场查看并无人在玩机台，请通知信息部-范参。

![](https://picgo.melands.cn/img/2024/10/29/098869a07d98497f96d17f9d2ec7303b9079.png)

由于干扰器的多样性，目前卡头只能检测到极少部分信号很强的干扰信号，为了保证卡头能检测到更多的干扰器信号，==需要门店配合对卡头进行改造，给卡头增加一根天线==。
### 具体操作方法如下：

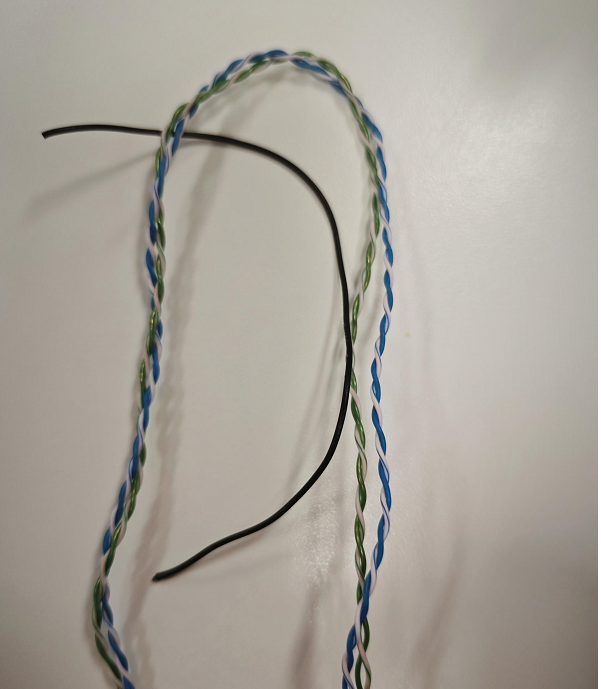

1.找根铜线，长度大概13cm，能围绕到卡头的3个面。随便找一根铜线即可，不需要特地购买，可从报废机器中找或者从网线里面剪出来都可以。

![](https://picgo.melands.cn/img/2024/10/29/8d53930ddf7f424a84c022467fdc2e8a4608.png)

2.把卡头拆下来，再把板子取下来。

![](https://picgo.melands.cn/img/2024/10/29/8d915822f21146409c1faa5d77e0e27e4021.png)

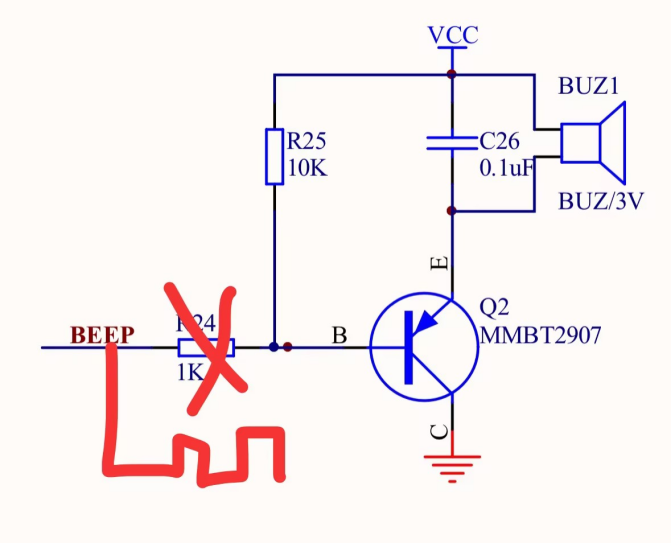

3.按照下面的电路原理图 **==拆掉电阻R24，BEEP接一根铜线当天线接收干扰器信号。==**

![](https://picgo.melands.cn/img/2024/10/29/ddf2d30c32264c00b1493079ccfcad153896.png)

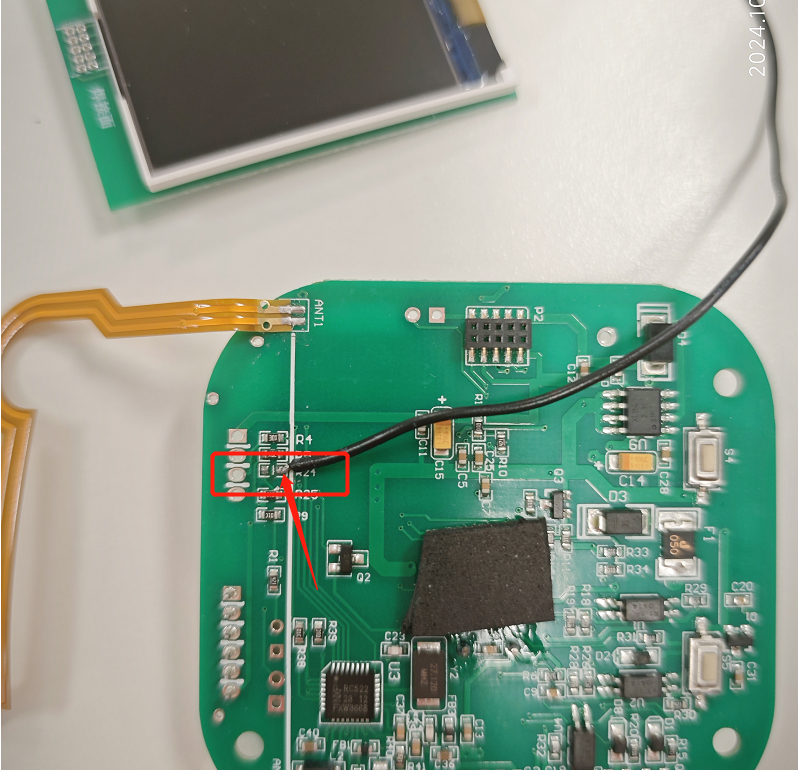

电阻R24在板子上有标注，在下图圈住的地方，铜线焊接点在下图箭头的地方（如板子按下图放，铜线焊接点就是R24原来右边的一个焊接点）

![](https://picgo.melands.cn/img/2024/10/29/c6ad6a68526b4d1ab876143b94aeb62d9437.png)

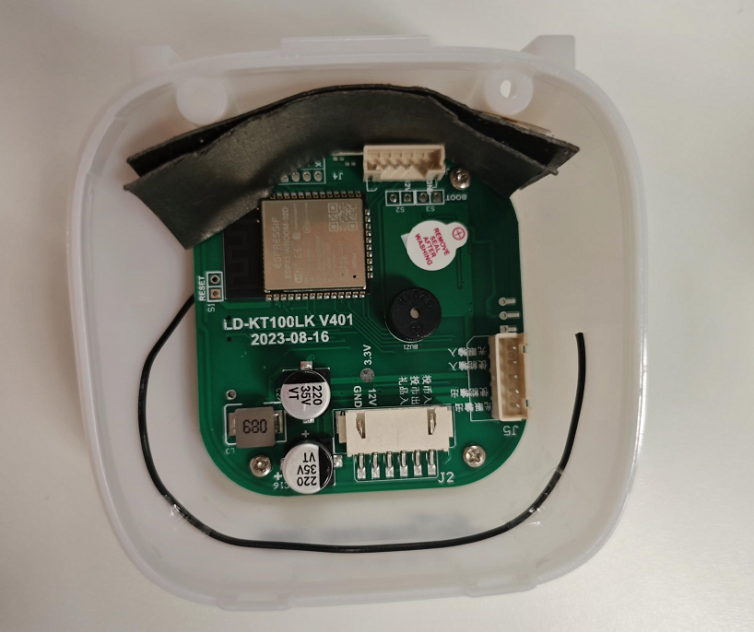

4.最后再把卡头重新装好，如果线很软，可以像下图一样用透明胶贴住固定，保证铜线能绕到卡头的3个面。改造好的卡头如下图

![](https://picgo.melands.cn/img/2024/10/29/abda5f95aecb41b0a92ee924813367585582.png)

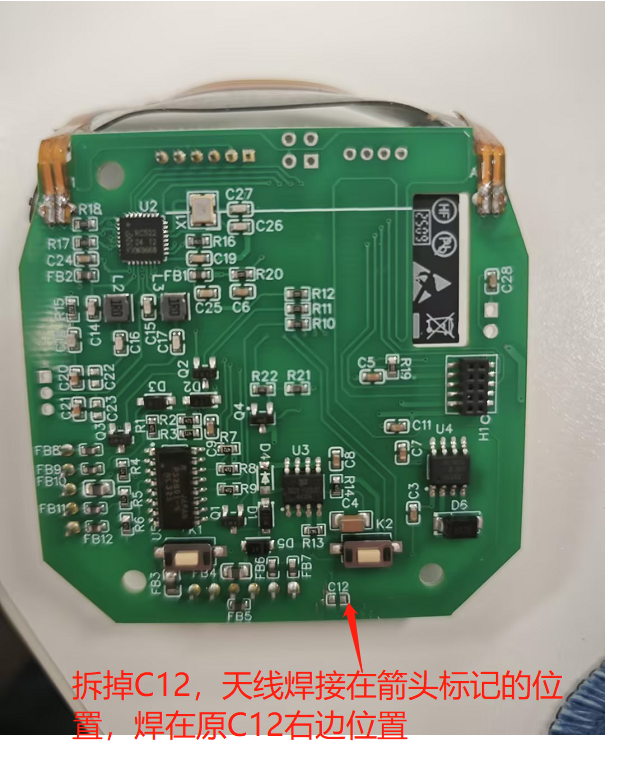

**新卡头**没有R24,改装方法如下：

![](https://picgo.melands.cn/img/2026/03/12/58aa98899b5e45d782fa8c3fcfc9c9c02027.png)

建议：

1.卡头拆一个改一个再安装回去，如果想批量拆下来改的话，也最好做好标记，不然到时候卡头再装回去可能会搞混装错机台；

2.建议按优先级改，先改彩票机的卡头，再改投币数大的礼品机及卡片机。
